sábado, 26 de noviembre de 2011
Proyectos Interesantes
Aqui encontraran proyectos q e visto por la web q me han llamado la atencion y valen la pena ser difundidos.
-Primer Robot.
click aqui para ver mas sobre este proyecto
viernes, 25 de noviembre de 2011
Nuestro blog
este es mas que un simple blog, es una comunidad dispuesta a ayudar, asesorar, y compartir nuestros conocimientos, no solo en electronica si no en muchas mas areas de interes comun.
aqui tambien podrar dar a conocer sus proyectos, planos y venderlos tambien por q no.
asi q visiten, compartan y dense a conocer en el mundo de la electronica.
Conoce
Bueno aqui les traigo algo para los principiantes q quieran hacer sus propios circuitos, aqui van a encontrar una ayuda con respecto a lo q es la electronica como la simbologia, un poco de teoria y contenido q les pueda resultar interesante.
-Q es la electronica ?
La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo microscópico de los electrones u otras partículas cargadas eléctricamente.
Se basa en el diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forma parte de la electrónica y de los campos de la ingeniería electrónica, electromecánica y la informática en el diseño de software para su control.
Algunos de los simbolos son:
-Señales Electronicas
En electrónica se trabaja con variables que toman la forma de Tensión o corriente estas se pueden denominar comúnmente señales.Las señales primordialmente pueden ser de dos tipos:
Variable analógica–Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. La mayoría de los fenómenos de la vida real dan señales de este tipo. (presión, temperatura, etc.)
esta señal se presenta en el voltaje VAC o Voltaje ALterno
Variable digital– También llamadas variables discretas, entendiéndose por estas, las variables que pueden tomar un número finito de valores. Por ser de fácil realización los componentes físicos con dos estados diferenciados, es este el número de valores utilizado para dichas variables, que por lo tanto son binarias. Siendo estas variables más fáciles de tratar (en lógica serían los valores V y F) son los que generalmente se utilizan para relacionar varias variables entre sí y con sus estados anteriores.
-Tension
Es la diferencia de potencial generada entre los extremos de un componente o dispositivo eléctrico. También podemos decir que es la energía capaz de poner en movimiento los electrones libres de un conductor o semiconductor. La unidad de este parámetro es el voltio (V). Existen dos tipos de tensión: la continua y la alterna.
Voltaje continuo (VDC) –Es aquel que tiene una polaridad definida (positivo y negativo), como la que proporcionan las pilas, baterías y fuentes de alimentación.
Voltaje Alterno (VAC) .- –Es aquel cuya polaridad va cambiando o alternando con el transcurso del tiempo. Las fuentes de voltaje alterno más comunes son los generadores y las redes de energía doméstica.
-Corriente
También denominada intensidad, es el flujo de electrones libres a través de un conductor o semiconductor en un sentido. La unidad de medida de este parámetro es el amperio (A). Al igual que existen tensiones continuas o alternas, las intensidades también pueden ser continuas o alternas, dependiendo del tipo de tensión que se utiliza para generar estos flujos de corriente.
-Resistencia
Es la propiedad física mediante la cual todos los materiales tienden a oponerse al flujo de la corriente. La unidad de este parámetro es el Ohmio (Ω). No debe confundirse con el componente resistor. La propiedad inversa es la conductancia eléctrica.
Componentes mas Usados en Electronica
Resistencias
-Resistencias Fijas
A este grupo pertenecen todas las resistencias que presentan un mismo valor sin que exista la posibilidad de modificarlo a voluntad.
Valores de las Resistencias o Codigo de Colores.
Muchas veces nos habremos preguntado porqué algunas resistencias tienen unas bandas o líneas de colores alrededor de su cuerpo. Estas bandas tienen un significado específico determinado por un código especial llamado el código de colores.
Para leer el código de colores de una resistencia, ésta se debe tomar en la mano y colocar de la siguiente forma: la línea o banda de color que está más cerca del borde se coloca a la izquierda, quedando generalmente a la derecha una banda de color dorado o plateado.
(calculador de resistencias)
-Q es la electronica ?
La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo microscópico de los electrones u otras partículas cargadas eléctricamente.
Se basa en el diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forma parte de la electrónica y de los campos de la ingeniería electrónica, electromecánica y la informática en el diseño de software para su control.
Algunos de los simbolos son:
-Señales Electronicas
En electrónica se trabaja con variables que toman la forma de Tensión o corriente estas se pueden denominar comúnmente señales.Las señales primordialmente pueden ser de dos tipos:
Variable analógica–Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. La mayoría de los fenómenos de la vida real dan señales de este tipo. (presión, temperatura, etc.)
esta señal se presenta en el voltaje VAC o Voltaje ALterno
Variable digital– También llamadas variables discretas, entendiéndose por estas, las variables que pueden tomar un número finito de valores. Por ser de fácil realización los componentes físicos con dos estados diferenciados, es este el número de valores utilizado para dichas variables, que por lo tanto son binarias. Siendo estas variables más fáciles de tratar (en lógica serían los valores V y F) son los que generalmente se utilizan para relacionar varias variables entre sí y con sus estados anteriores.
-Tension
Es la diferencia de potencial generada entre los extremos de un componente o dispositivo eléctrico. También podemos decir que es la energía capaz de poner en movimiento los electrones libres de un conductor o semiconductor. La unidad de este parámetro es el voltio (V). Existen dos tipos de tensión: la continua y la alterna.
Voltaje continuo (VDC) –Es aquel que tiene una polaridad definida (positivo y negativo), como la que proporcionan las pilas, baterías y fuentes de alimentación.
Voltaje Alterno (VAC) .- –Es aquel cuya polaridad va cambiando o alternando con el transcurso del tiempo. Las fuentes de voltaje alterno más comunes son los generadores y las redes de energía doméstica.
-Corriente
También denominada intensidad, es el flujo de electrones libres a través de un conductor o semiconductor en un sentido. La unidad de medida de este parámetro es el amperio (A). Al igual que existen tensiones continuas o alternas, las intensidades también pueden ser continuas o alternas, dependiendo del tipo de tensión que se utiliza para generar estos flujos de corriente.
-Resistencia
Es la propiedad física mediante la cual todos los materiales tienden a oponerse al flujo de la corriente. La unidad de este parámetro es el Ohmio (Ω). No debe confundirse con el componente resistor. La propiedad inversa es la conductancia eléctrica.
Componentes mas Usados en Electronica
Resistencias
-Resistencias Fijas
A este grupo pertenecen todas las resistencias que presentan un mismo valor sin que exista la posibilidad de modificarlo a voluntad.
Valores de las Resistencias o Codigo de Colores.
Muchas veces nos habremos preguntado porqué algunas resistencias tienen unas bandas o líneas de colores alrededor de su cuerpo. Estas bandas tienen un significado específico determinado por un código especial llamado el código de colores.
Para leer el código de colores de una resistencia, ésta se debe tomar en la mano y colocar de la siguiente forma: la línea o banda de color que está más cerca del borde se coloca a la izquierda, quedando generalmente a la derecha una banda de color dorado o plateado.
(calculador de resistencias)
Descargas
en esta seccion del blog encontrarras programas utiles para el diseño de tus circuitos impresos, hay varias opciones para escojer deacuerdo a tus conocimientos en electronica.
-Proteus 7.7 SP2 Full [Diseño y Simulacion de Circuitos
Proteus es una versión profesional del simulador de dispositivos compatibles microcontrolador en el gran número de modelos digitales y analógicos de los dispositivos. El programa es capaz de sustituir totalmente la placa de circuitos y ayudar a diseñar la traza automática PCB, así como prescribir los circuitos. Además, el programa Proteus cualitativamente puede simular conseguidas circuitos analógicos o digitales.
Proteus 7 consta de dos módulos principales:
ISIS – un editor de esquemas gráficos para entrar en los proyectos desarrollados, seguido por la imitación y la transferencia para el desarrollo de placas de circuito impreso en el ARES. Por otra parte, después de depurar el aparato de inmediato se puede disolver en ARES PCB que apoya la colocación de automóviles y la ruta del régimen existente.
ARES – Editor de gráficos de placas de circuito impreso con una función de director de biblioteca y avtotrassirovschikom ELECTRA, la colocación automática de componentes en el PCB.
(descarga aqui)
-PCB Wizard – Professional Edition
PCB Wizard es un programa muy fácil de aprender y fácil de utilizar. Si quiere obtener un circuito impreso, simplemente debe “arrastrar” los componentes sobre un “tablero o documento” y los tiene que conectar siguiendo pasos muy simples hasta formar el circuito que Ud. quiera. Una vez armado el circuito sobre dicho tablero tiene que ejecutar una instrucción (seleccione la opción del menú “convertir a PCB”) y Wizard hará el resto… es decir, el circuito impreso aparecerá automáticamente.Puede hacer circuitos impresos de una y dos capas; además, podrá interactuar con el programa Livewire para simular el funcionamiento del circuito que ha dibujado y así sabrá rápidamente si el prototipo hace lo que Ud. quiere aún antes de armarlo físicamente. Tiene una amplia gama de herramientas que cubren todos los pasos tradicionales de producción en PCB (diseño de circuitos impresos), incluyendo dibujos esquemáticos, capturas esquemáticas, ubicación de componentes y archivos de generación para producir kits y prototipos. En suma, PCB Wizard es un programa que ofrece una gran cantidad de herramientas inteligentes que permiten que “diseñar circuitos impresos” sea muy fácil.
(descarga aqui)
-Circuit Wizard 1.15 Pro
Circuit Wizard, este producto es una nuevo sistema de manera revolucionaria de combinar diseños de circuitos eléctricos, diseños PCB, simulaciones y CAD/CAM creadas en un completo paquete.
Entrando en el proceso de diseño del mismo, Circuit Wizard les posibilita todas las herramientas necesarias para producir un proyecto eléctrico desde principio a fin (incluyendo un testeo en pantalla del PCB antes de construirlo).
Personalmente este es el q mas se me facilita para el diseño de mis impresos, lo recomiendo es muy bueno.
(descarga aqui)
-Proteus 7.7 SP2 Full [Diseño y Simulacion de Circuitos
Proteus es una versión profesional del simulador de dispositivos compatibles microcontrolador en el gran número de modelos digitales y analógicos de los dispositivos. El programa es capaz de sustituir totalmente la placa de circuitos y ayudar a diseñar la traza automática PCB, así como prescribir los circuitos. Además, el programa Proteus cualitativamente puede simular conseguidas circuitos analógicos o digitales.
Proteus 7 consta de dos módulos principales:
ISIS – un editor de esquemas gráficos para entrar en los proyectos desarrollados, seguido por la imitación y la transferencia para el desarrollo de placas de circuito impreso en el ARES. Por otra parte, después de depurar el aparato de inmediato se puede disolver en ARES PCB que apoya la colocación de automóviles y la ruta del régimen existente.
ARES – Editor de gráficos de placas de circuito impreso con una función de director de biblioteca y avtotrassirovschikom ELECTRA, la colocación automática de componentes en el PCB.
(descarga aqui)
-PCB Wizard – Professional Edition
PCB Wizard es un programa muy fácil de aprender y fácil de utilizar. Si quiere obtener un circuito impreso, simplemente debe “arrastrar” los componentes sobre un “tablero o documento” y los tiene que conectar siguiendo pasos muy simples hasta formar el circuito que Ud. quiera. Una vez armado el circuito sobre dicho tablero tiene que ejecutar una instrucción (seleccione la opción del menú “convertir a PCB”) y Wizard hará el resto… es decir, el circuito impreso aparecerá automáticamente.Puede hacer circuitos impresos de una y dos capas; además, podrá interactuar con el programa Livewire para simular el funcionamiento del circuito que ha dibujado y así sabrá rápidamente si el prototipo hace lo que Ud. quiere aún antes de armarlo físicamente. Tiene una amplia gama de herramientas que cubren todos los pasos tradicionales de producción en PCB (diseño de circuitos impresos), incluyendo dibujos esquemáticos, capturas esquemáticas, ubicación de componentes y archivos de generación para producir kits y prototipos. En suma, PCB Wizard es un programa que ofrece una gran cantidad de herramientas inteligentes que permiten que “diseñar circuitos impresos” sea muy fácil.
(descarga aqui)
-Circuit Wizard 1.15 Pro
Circuit Wizard, este producto es una nuevo sistema de manera revolucionaria de combinar diseños de circuitos eléctricos, diseños PCB, simulaciones y CAD/CAM creadas en un completo paquete.
Entrando en el proceso de diseño del mismo, Circuit Wizard les posibilita todas las herramientas necesarias para producir un proyecto eléctrico desde principio a fin (incluyendo un testeo en pantalla del PCB antes de construirlo).
Personalmente este es el q mas se me facilita para el diseño de mis impresos, lo recomiendo es muy bueno.
(descarga aqui)
VENTAS
En esta seccion veras todo lo ofertado por al pagina a nuestra comunidad de electronicos y demas seguidores, podras comprar, vender, y/o subastar tus productos.
domingo, 20 de noviembre de 2011
REGULADORES DE VOLTAJE (TRANSISTORES) LM78XX Y LM79XX.
LM7805.
La serie de circuitos reguladores integrados tipo 78XX (en donde XX = 05, 06, 08, 10, 12, 15, 18 ó 24) está
compuesta por reguladores de tensión típicos de tres terminales. El LM7805 por ejemplo, produce una salida de + 5
V, el MC7806 una de + 6 V, el CA7808 una de +8 V, etc., hasta el 7824 que produce una salida de +24 V, se encuentran incluidos en la misma pastilla estando diseñado para una dada tensión de salida regulada
(con una tolerancia de cerca de +/- 4 % ) y para una corriente que alcanza 1 A siempre que cuente con el disipador
de calor adecuado.
(leer mas)
LM79XX.
Esta serie de circuitos integrados es también un grupo de reguladores de tres terminales y por lo tanto de
tensión fija, en este caso de polaridad negativa, ajustadas entre –5, -6, -8, -10, -12, -15, -18 y –24 V. Por ejemplo, un
LM7905 produce una tensión de salida regulada de –5 V. En el otro extremo, un CA7924 producirá una salida de –
24 V. Con la serie MC79XX, la corriente por la carga puede alcanzar hasta 1 A cuando se lo monta con el disipador
de calor adecuado. (leer mas)
LM7805.
La serie de circuitos reguladores integrados tipo 78XX (en donde XX = 05, 06, 08, 10, 12, 15, 18 ó 24) está
compuesta por reguladores de tensión típicos de tres terminales. El LM7805 por ejemplo, produce una salida de + 5
V, el MC7806 una de + 6 V, el CA7808 una de +8 V, etc., hasta el 7824 que produce una salida de +24 V, se encuentran incluidos en la misma pastilla estando diseñado para una dada tensión de salida regulada
(con una tolerancia de cerca de +/- 4 % ) y para una corriente que alcanza 1 A siempre que cuente con el disipador
de calor adecuado.
(leer mas)
LM79XX.
Esta serie de circuitos integrados es también un grupo de reguladores de tres terminales y por lo tanto de
tensión fija, en este caso de polaridad negativa, ajustadas entre –5, -6, -8, -10, -12, -15, -18 y –24 V. Por ejemplo, un
LM7905 produce una tensión de salida regulada de –5 V. En el otro extremo, un CA7924 producirá una salida de –
24 V. Con la serie MC79XX, la corriente por la carga puede alcanzar hasta 1 A cuando se lo monta con el disipador
de calor adecuado. (leer mas)

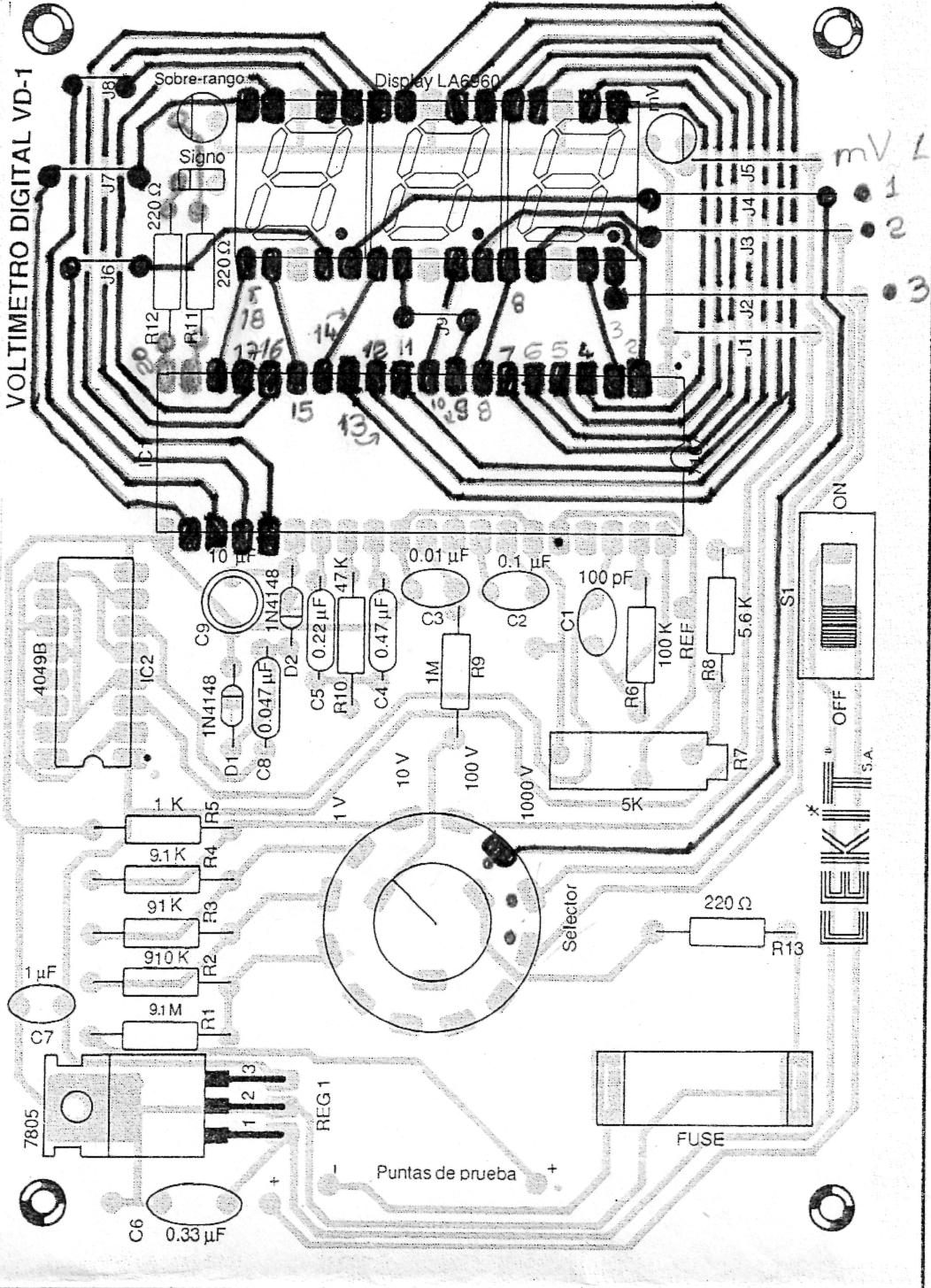

plano, pcb y utilidades del icl7107
El ICL7107 esta fabricado con tecnologia CMOS y contiene en su interior circuitos completos siendo su caracteristica principal ser un conversor A/D (Analogo/digital) y un decodificador para manejar displays o indicadores de 7 segmentos.
Los materiales para la elavoracion de este proyecto varían según la aplicación q se le vaya a dar.
Para las entradas de voltaje positiva y negativa se pueden usar los reguladores de voltaje lm7805 (para el voltaje positivo) y el lm7905 (para el voltaje negativo).
(click aqui para ver mas sobre LM7805 y LM7905)
APLICACIONES.
Entre las muchas aplicaciones "q se le pueden dar" a este integrado estan como principales:
-Voltimetro digital.
-Termometro digital.
-Amperimetro digital.
El ICL7107 esta fabricado con tecnologia CMOS y contiene en su interior circuitos completos siendo su caracteristica principal ser un conversor A/D (Analogo/digital) y un decodificador para manejar displays o indicadores de 7 segmentos.
Los materiales para la elavoracion de este proyecto varían según la aplicación q se le vaya a dar.
Para las entradas de voltaje positiva y negativa se pueden usar los reguladores de voltaje lm7805 (para el voltaje positivo) y el lm7905 (para el voltaje negativo).
(click aqui para ver mas sobre LM7805 y LM7905)
APLICACIONES.
Entre las muchas aplicaciones "q se le pueden dar" a este integrado estan como principales:
-Voltimetro digital.
-Termometro digital.
-Amperimetro digital.
viernes, 18 de noviembre de 2011
Planos y pcb`s
Encuentra aqui todo lo relacionado a planos en pcb de muchos circuitos q han sido realizados y probados por la comunidad de www.electronicadom.blogspot.com montando y sabiendo q funciona al 100% cada uno de los planos subidos.
-ICL7107 (Planos pcb y aplicaciones)
-ICL7107 (Planos pcb y aplicaciones)
